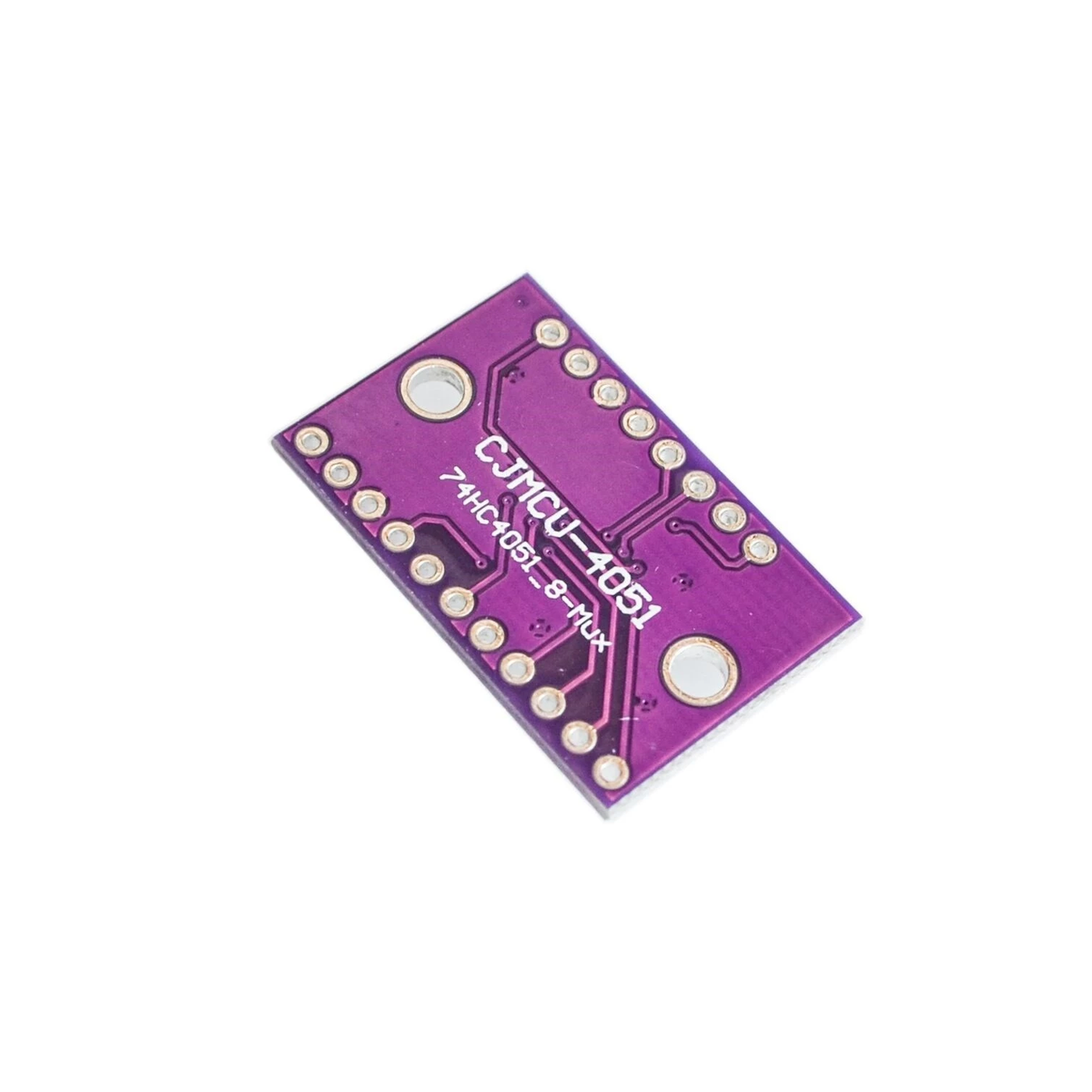

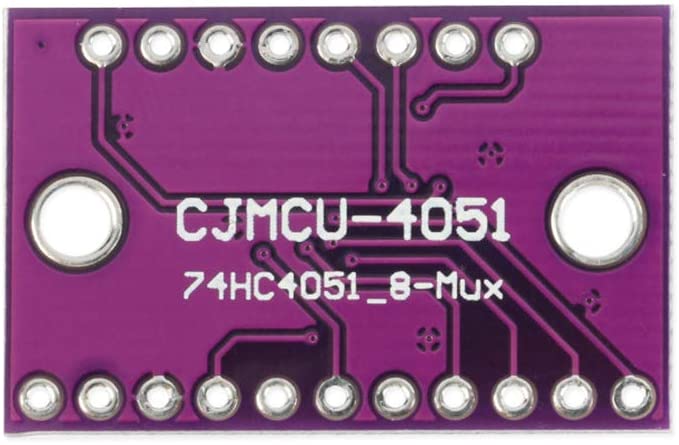

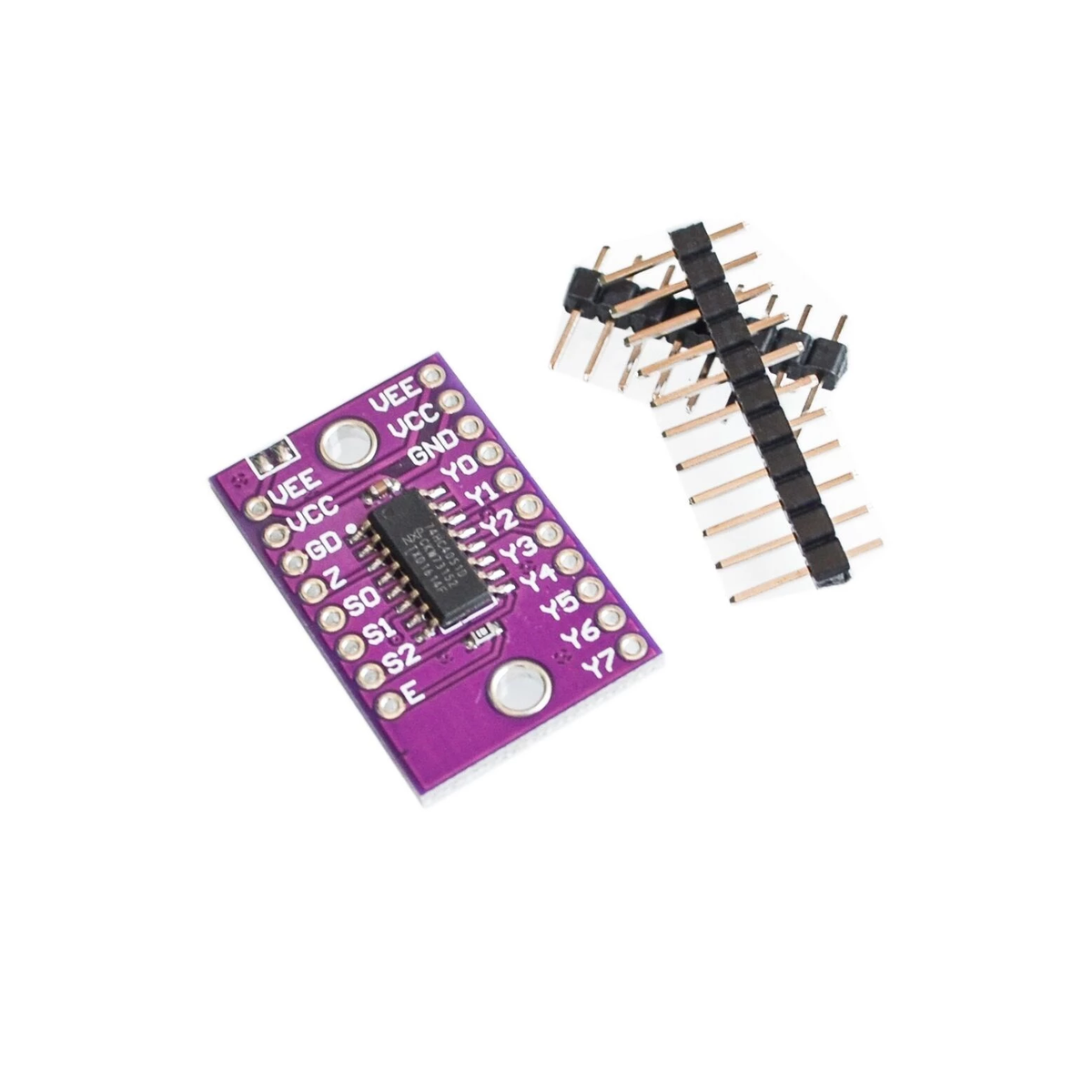

Multiplexeur analogique à 8 canaux
Multiplexeur analogique à 8 canaux
Prix habituel
$5.45 CAD
Prix habituel
Prix promotionnel
$5.45 CAD
Frais d'expédition calculés à l'étape de paiement.
Quantité
Impossible de charger la disponibilité du service de retrait
Une excellente carte à avoir si vous devez étendre le nombre de broches analogiques que vous utilisez. Ce multiplexeur analogique à 8 canaux vous permet de lire jusqu'à 8 capteurs analogiques en utilisant une seule broche d'entrée analogique sur votre microcontrôleur.
Make something you didn't plan to. The Maker-O-Matic 3000 will get you started.
Ships next business day from Nova Scotia · 30-day returns · Questions? cmoz@tinkertailor.ca
Add this too
Details

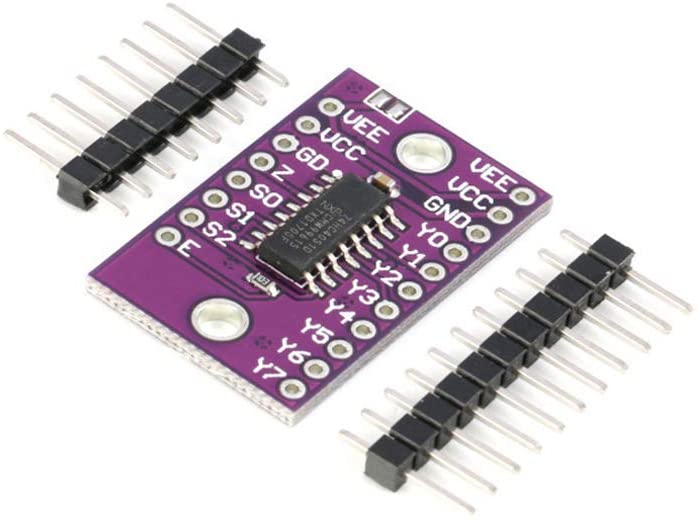

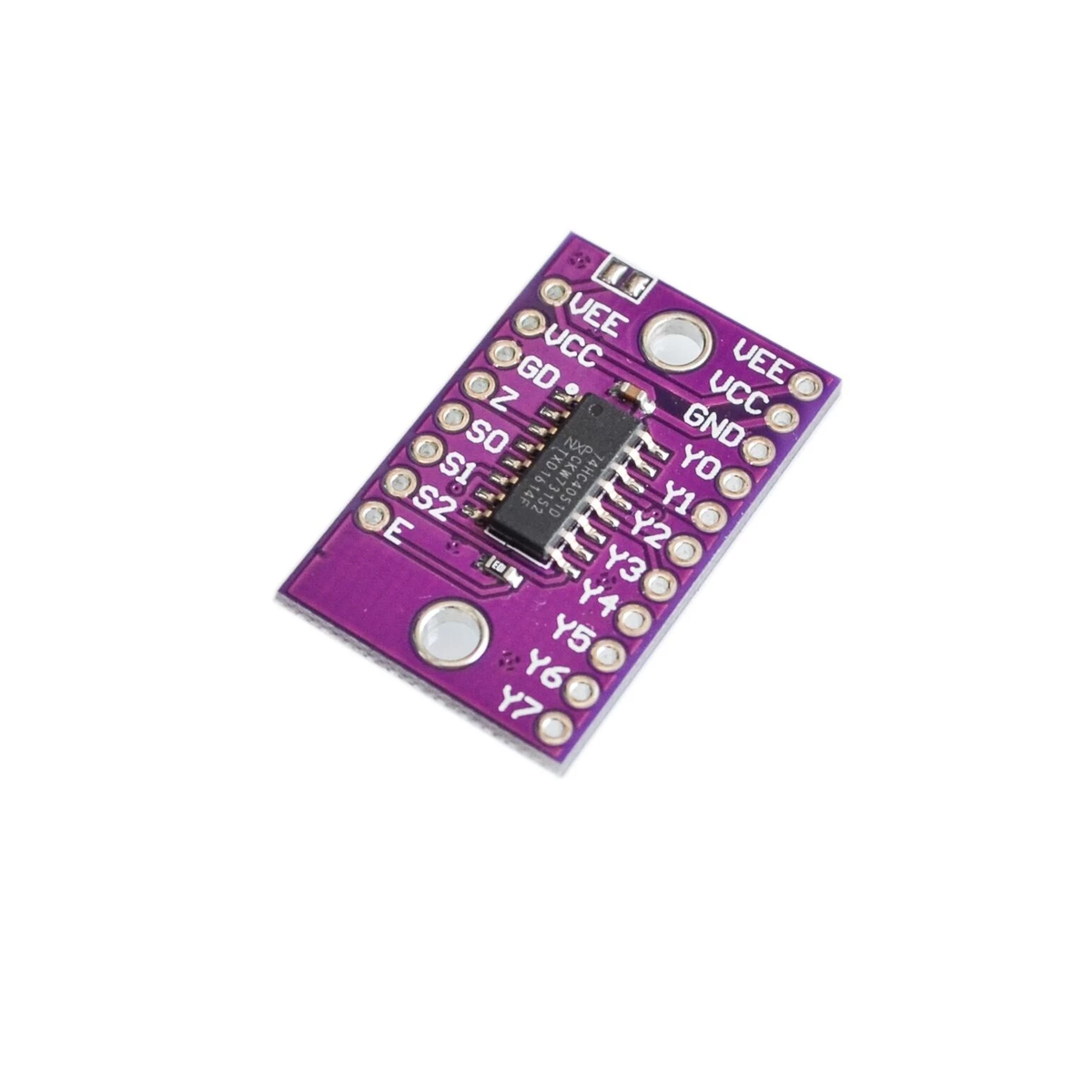

Brochage
Côté gauche
- VEE — Alimentation négative (peut être laissée non connectée)
- VCC — Alimentation du module, 5 V
- GND — Masse
- Z — Signal d'entrée/sortie commun
- S0–S2 — Entrées de sélection numérique pour choisir l'un des 8 canaux analogiques
- E — Broche d'activation (active à l'état bas ; lorsqu'elle est à l'état HAUT, les commutateurs sont désactivés)
Côté droit
- VEE — Alimentation négative (peut être laissée non connectée)
- VCC — Alimentation du module, 5 V
- GND — Masse
- Y0–Y7 — 8 entrées analogiques
Caractéristiques
- Large plage de tension d'entrée analogique : −5 V à +5 V
- Faible résistance à l'état passant : 80 Ω typique à 4,5 V, 60 Ω typique à 9 V
- Conversion de niveau logique — logique 5 V vers signaux analogiques ±5 V
- Commutation typique « break-before-make » (ouverture avant fermeture)
- Conforme à la norme JEDEC n° 7A
- Les entrées incluent des diodes de protection contre les surtensions
