LED en forme de cœur coloré
LED en forme de cœur coloré
Impossible de charger la disponibilité du service de retrait

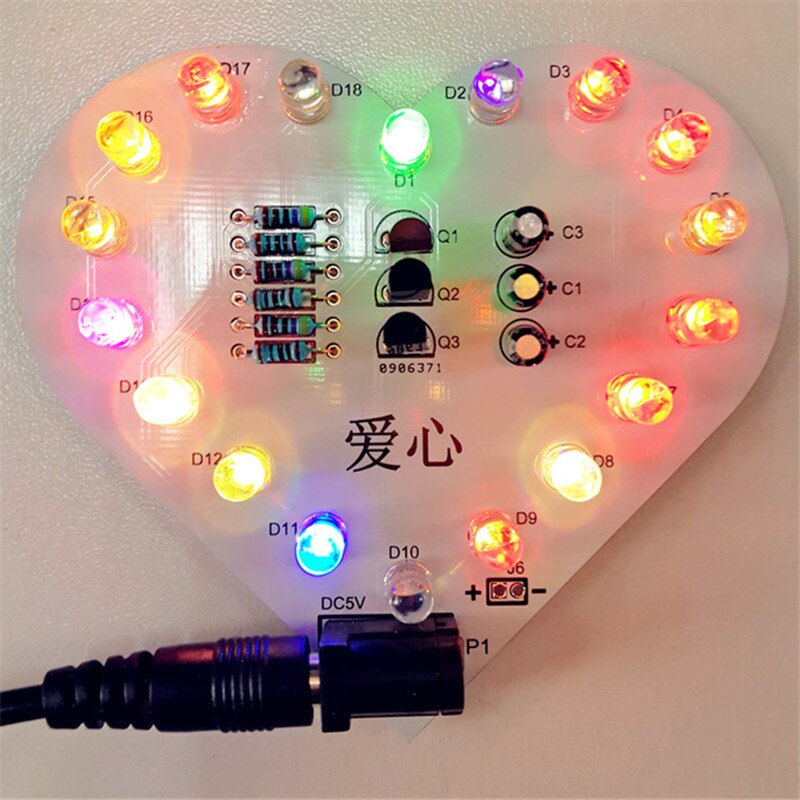

Un projet de soudure charmant pour débutants qui constitue un excellent cadeau — assemblez ce kit de LED en forme de cœur et regardez 18 LED colorées clignoter dans un mouvement rotatif dans le sens des aiguilles d'une montre, pilotées par un circuit oscillateur à transistors classique.
Ships next business day from Nova Scotia · 30-day returns · Questions? cmoz@tinkertailor.ca
Add this too
Details
C'est une réalisation gratifiante qui enseigne les bases réelles de l'électronique : la commutation de transistors, la charge de condensateurs et le séquençage de LED — le tout dans un ensemble visuellement plaisant.
Fonctionnement

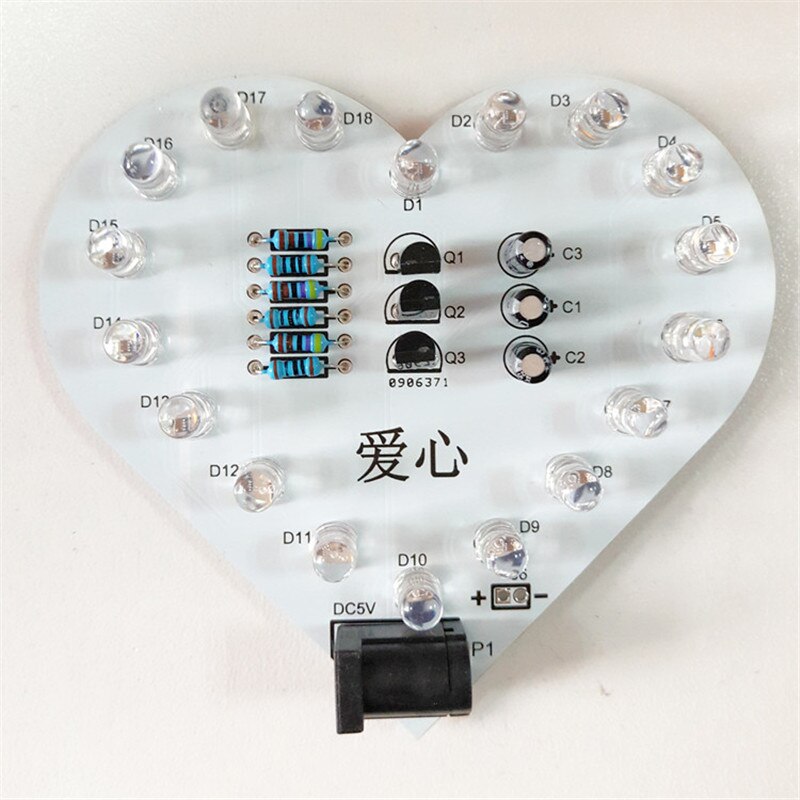

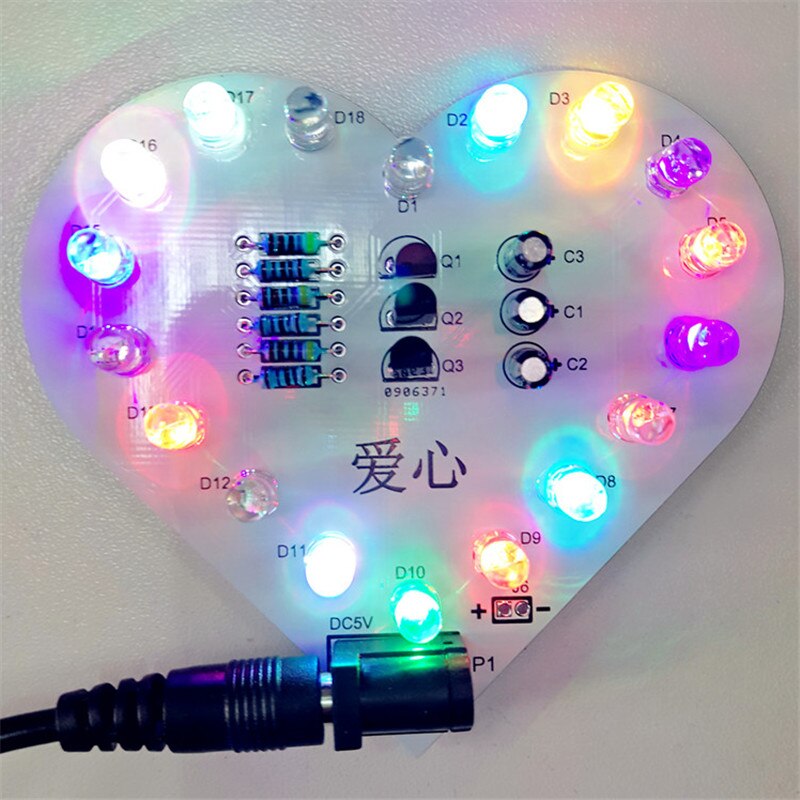

Trois transistors (Q1, Q2, Q3) s'allument à tour de rôle, chacun pilotant un groupe de 6 LED disposées en forme de cœur. Des condensateurs contrôlent la synchronisation entre chaque groupe, créant un effet de clignotement rotatif continu. À tout moment, deux des trois groupes sont allumés, donnant au cœur une lueur vive et animée.
Spécifications
- LED : 18 (3 groupes de 6, disposés en croix dans le motif en cœur)
- Tension de fonctionnement : 5V USB
- Circuit : Oscillateur à transistors (aucun microcontrôleur nécessaire)
- Taille du PCB : 78 × 83 mm

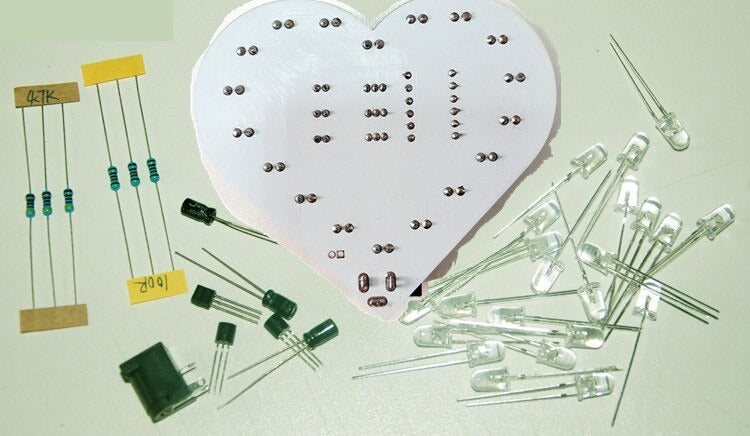

- Assemblage : Soudure à faire soi-même
