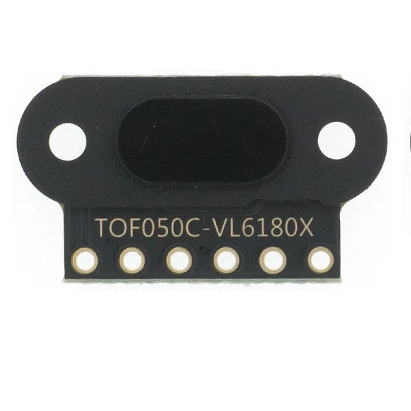

Capteur de proximité à temps de vol VL6180X – TOF050C (jusqu'à 50 cm)

Un capteur laser courte portée pour une interaction sans contact. Le module TOF050C utilise le VL6180X de ST, qui est optimisé pour les courtes distances. Il est très précis sur les premiers centimètres, là où les plus grands capteurs ToF sont moins performants, ce qui le rend idéal pour détecter une main passant au-dessus d'une manche ou l'ouverture d'un rabat de sac.

Bonus : le VL6180X possède également un capteur de luminosité ambiante intégré, vous offrant à la fois la proximité et la luminosité avec une seule carte. Comme le TOF200C, il est doté d'une lentille de protection et de trous de montage pour le coudre ou le visser en place.

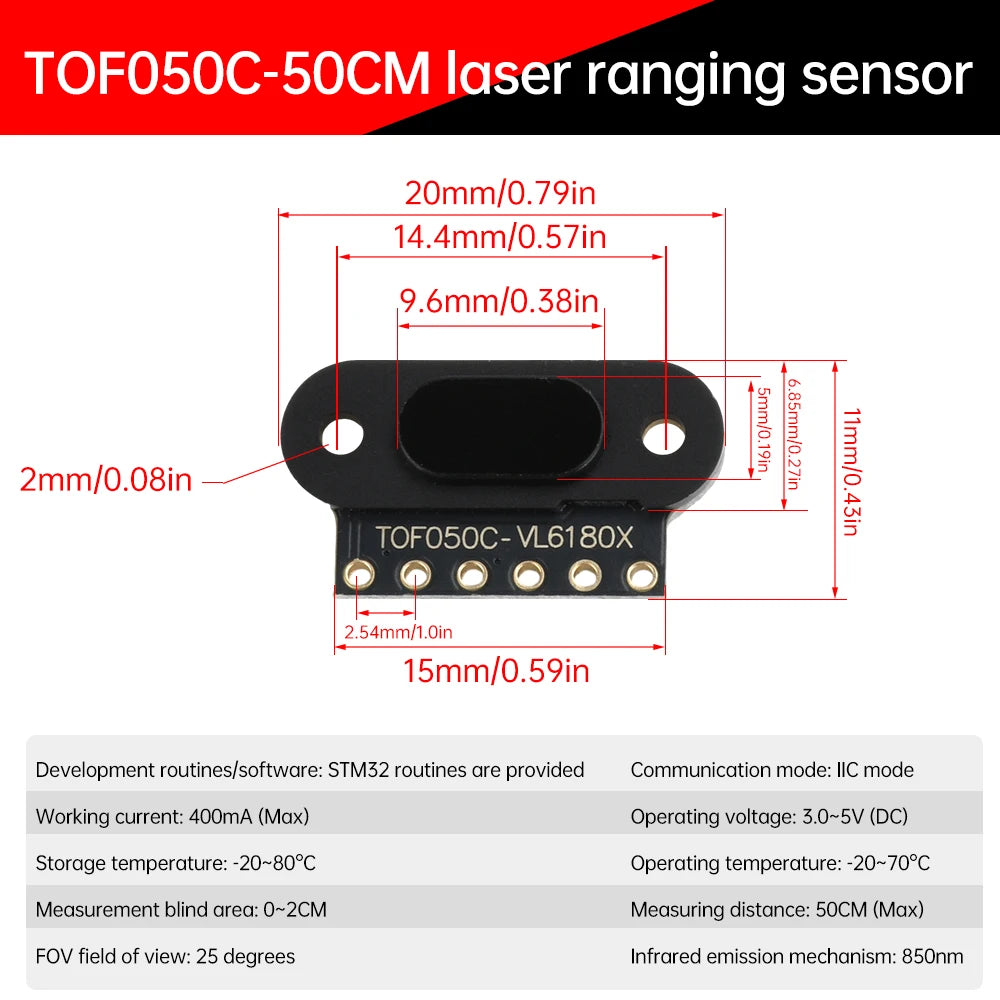

Spécifications

• Capteur : ST VL6180X (module TOF050C)
• Portée : 0 à environ 50 cm max ; plus précis en dessous de 20 cm
• Émetteur : IR 850 nm Classe 1 (sans danger pour les yeux)
• Extras : détection de lumière ambiante
• Interface : I2C, adresse par défaut 0x29
• Tension d'alimentation : 3–5 V
• Température de fonctionnement : −20 à +70 °C

Définition des broches

• VIN — Entrée d'alimentation, 3–5 V
• GND — Masse
• SCL — Horloge I2C
• SDA — Données I2C
• INT / GPIO1 — Sortie d'interruption
• SHUT — Arrêt — tirer vers le bas pour éteindre

Idées de projets

LED activées par un geste sur une manche ou un poignet, un sac à main qui éclaire son intérieur lorsque le rabat se soulève, des commandes sans contact pour un lecteur de musique portable, ou un gant qui mesure la distance de votre main par rapport à un objet.

Bon à savoir

Utilisez une bibliothèque VL6180X telle qu'Adafruit_VL6180X ou Pololu VL6180X. Les bibliothèques VL53L0X ne fonctionneront pas avec cette puce.

À associer avec

Associez-le avec l' Adafruit ESP32-C3 QT Py ou le Beetle ESP32 [Sewable]. Pour une plus longue portée (jusqu'à 2 m), choisissez le VL53L0X TOF200C. Vous utilisez plusieurs capteurs I2C ? Le multiplexeur I2C 8 canaux vous sera utile.

Dans la boîte

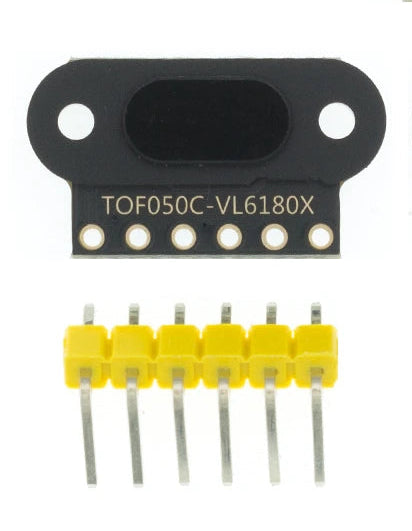

• Module de télémétrie laser TOF050C VL6180X × 1
• Jeu de broches × 1
